液压站升级
主要性能特点
云南保山金厂河液压站及润滑站升级改造: 我公司提供的新型液压站TE161,可以满足2016版新规程第425条对提升机液压站的规定,即安全制动必须有并联冗余的回油通道,本设备可完全达到新规程要求的冗余安全保护的功能,提高了安全制动可靠性。

主要技术参数

液压站并联冗余回路改造的主要配置:

1、     主要控制阀采用插装阀结构,性能可靠,不易卡阻,先导阀采用进口电磁阀;

2、     主阀组共配置电磁阀5个(G3-G7),使A管和B管各具备两条独立的回油通道,安全制动总的回油通道达到四条;

3、     工作调压元件采用进口高性能电液比例溢流阀(带比例放大器);

4、     采用进口优质恒压变量柱塞泵;

5、     采用进口远程调压阀,定压准确可靠;

6、     一台液压站配置两套泵装置和两套调压装置,一用一备,可通过电气切换;

7、     配有数显压力传感器,一路模拟量输出和两路开关量输出,方便给主控提供压力信号;

8、     配有双金属温度计,PT100输出。

液压站并联冗余回路改造的主要功能:

  1、工作制动:为盘形制动器提供可以调节的压力油,使提升系统获得不同的制动力矩;使矿井提升系统正常地运转、调速、停车。

  2、二级安全制动:盘形制动器的油压迅速降到预先调定的某一值,经延时后,盘形制动器的全部油压值迅速回到零,使提升系统处于全制动状态。

 3、一级安全制动:在发生任何事故状态下,盘形制动器的全部油压值立即回到零,具备并联冗余回油通道,制动安全可靠性高,使提升系统处于全制动状态。

液压站并联冗余回路改造的结构特点:

1、油泵电动机装置安装在油箱盖板上;油泵采用恒压变量柱塞泵,节能并减少系统发热。

2、遥控溢流阀采用板式安装,油压调节可靠性高。

3、采用一台独立油箱的液压站,两套泵装置,一套工作,一套备用,电气切换。

4、采用进口比例溢流阀来调节工作制动油压;两个比例溢流阀,一个工作,一个备用。

5、含电加热器,可以加热油箱内油液温度。

6、所有液压元件集中在阀组上,出油管集中在液压站一侧。

7、电气接线都集中在接线端子箱,厂内配接完成。

8、液压主回路采用插装阀组,动作灵敏可靠,不易卡阻。

 液压站并联冗余回路改造的主要技术参数:

序号

液压站型号

TE161

1

额定工作油压(MPa

6.3

2

额定供油量(l/min

14.0

3

工作油温(℃)

15-65

4

油箱储油量(L

700

5

二级制动延时时间(s

0-10(电气控制)

6

比例溢流阀控制电压(DCV

0-10

7

系统残压(MPa

0.5

8

液压油牌号

L-HM32/46液压油(用户自备)

9

电机功率(KW380V

2.2×2

10

外形尺寸(长×宽×高)(mm

1400×1200×1450

11

重量(不带液压油)(kg

800

12

电加热器功率(kW

2×2

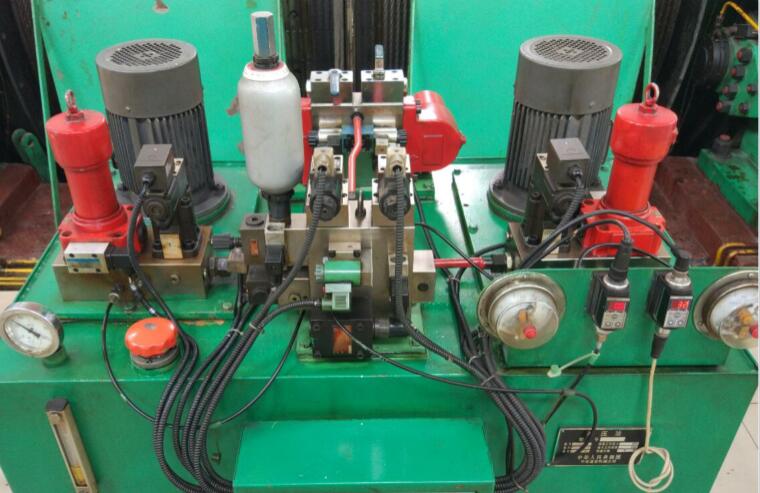

改造前:

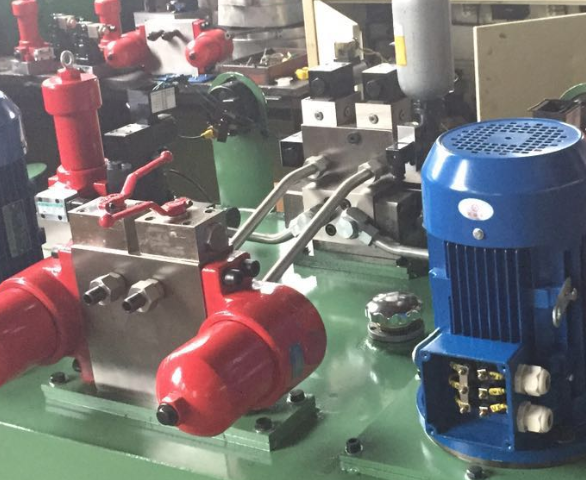

改造中:

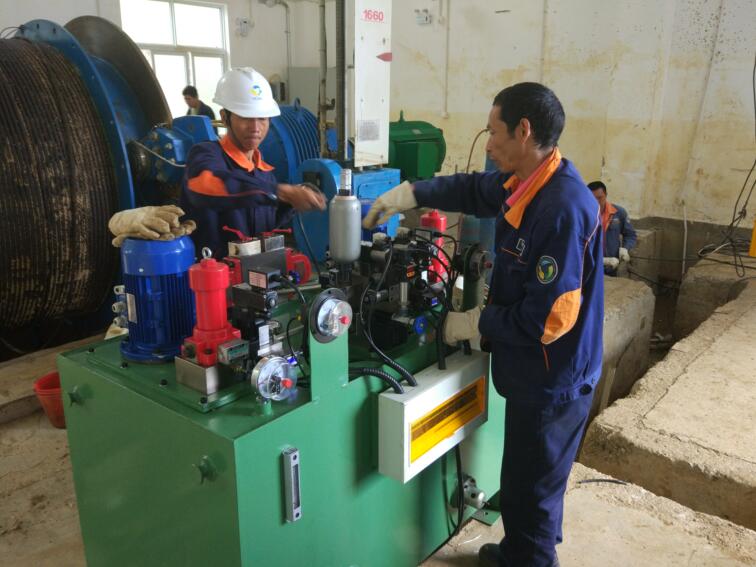

改造后:
